Seht die Signale!

Led-Kette (rot) | Raspberry Pi

ZUTATEN

• RED LED-Pack
• Lötzinn Bleifrei 1mm
• Widerstände, 6x 47Ω, zu finden auch in diesem Widerstands-Kit
• 2 Jumper Wires Female to Male

WERKZEUGE

• Lötkolben

ANLEITUNG

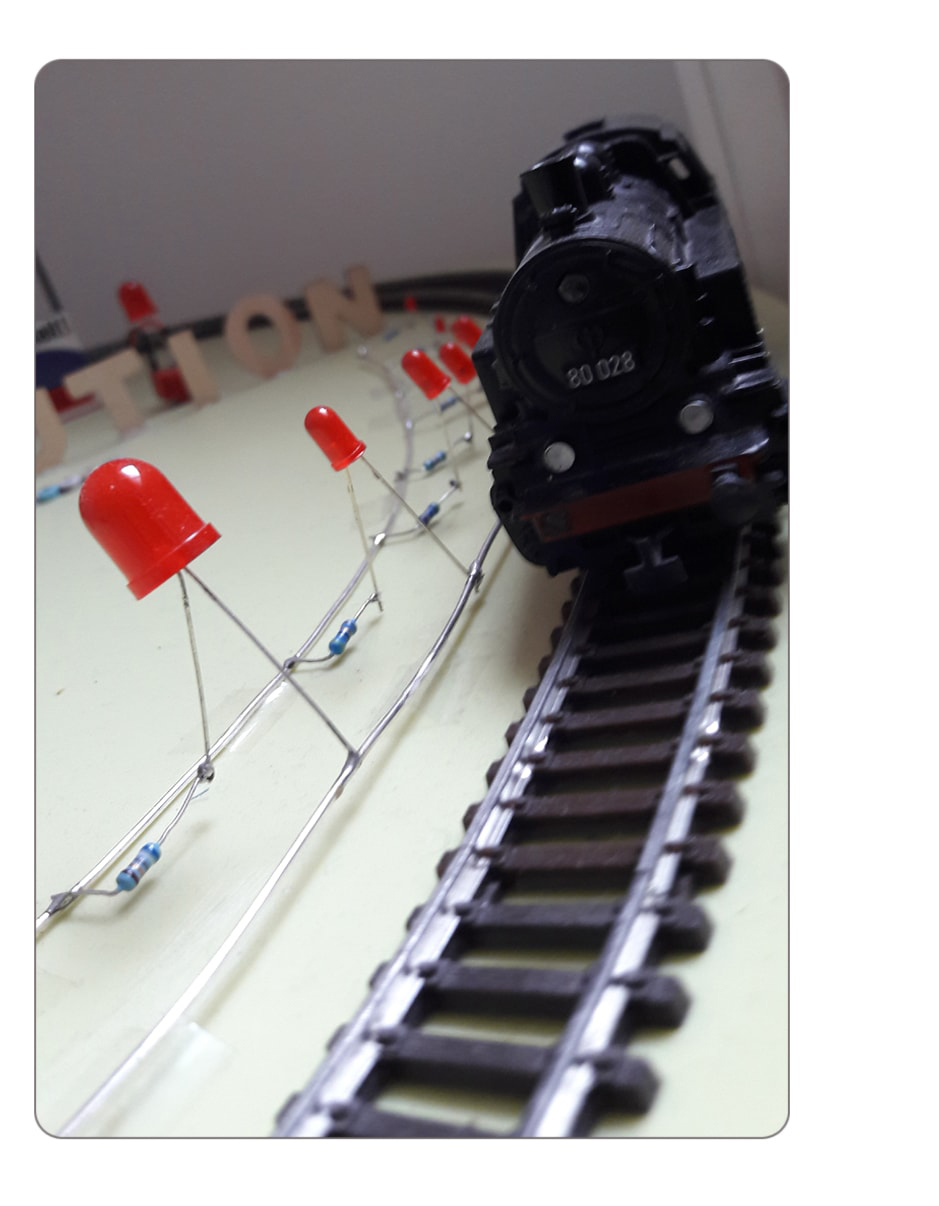

Zwei parallel verlaufende Bahnen aus Lötzinn abschneiden und die 6 roten LEDs der Größe nach absteigend mit einem Vorwiderstand von je 47Ω einlöten – das GND-Kabel (grün) und das VCC-Kabel (rot) an der Vorderseite anlöten und ein Loch bohren, in dem diese, unterirdisch an einen Raspberry Pi angeschlossen, verschwinden; die LED-Kette ist nun fertig und wird über den Raspberry Pi nach Helligkeitsstufen getaktet.

CODE

Hier findest Du den Code zur LED-Steuerung am Raspberry Pi (in python):


  import RPi.GPIO as GPIO
  import time

  led_pin = 18
  GPIO.setmode(GPIO.BCM)
  GPIO.setup(led_pin, GPIO.OUT)

  pwm_led = GPIO.PWM(led_pin, 500)
  pwm_led.start(100)

  # Brightness has to have a value between 0 and 100
  # starts with 0

  duty_s = 0
  duty = int(duty_s)

  while duty < 100:
        pwm_led.ChangeDutyCycle(duty)
        duty+=20
        time.sleep(1.5)


Happy Coding!
Die roten Funker_innen ;-)
